Arduino Nano 是一款基于 Microchip ATmega 328P 8位微控制芯片的智能硬件开发板，尺寸小巧功能强悍。

双排针引出，可以方便栈接在面包板上，可以灵活地通过杜邦端子跟其它模块相连，可以恰到好处地藏身于各种设计之中，总之，有点多多。先看一下Nano的性能简介。

Nano 技术参数
控制器 ATmega328P
Flash 32KB
Sram 2KB
EEPROM 1KB
Sram 2KB
模拟输入引脚 8个
数字IO 22个
PWM 6个
时钟频率 16MHz

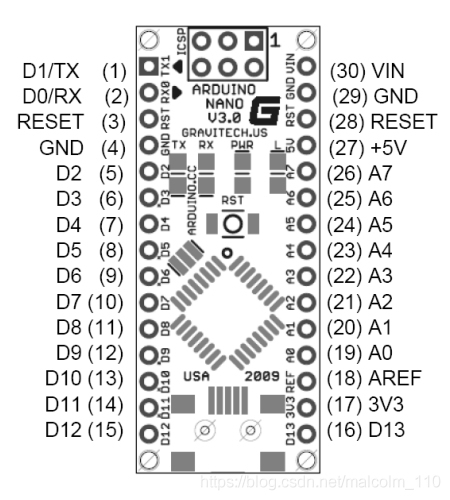

引脚简图

ATmega328P 总共32个引脚，有三组功能接口，分别为PortB、PortC、PortD，后面会详细提到。单片机引脚数量有限，都是多个功能共同复用同一个引脚，通过软件配置来实现特定的功能。
Nano板上引脚（1）（2）为串口输出输入引脚，板上通过CH340芯片转为了USB信号，方便主机下载程序、通信用。 这两个脚尽量不做其它用途。

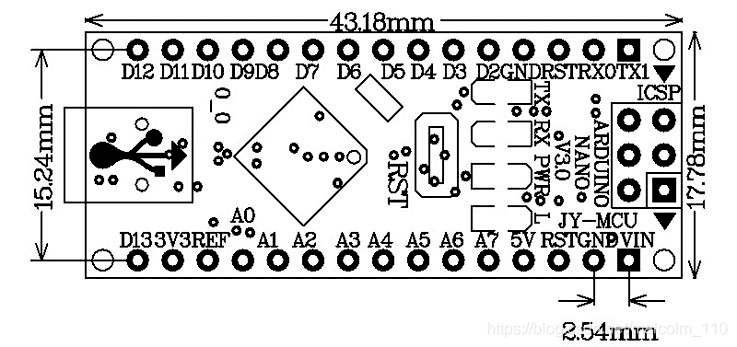

尺寸图

系统功能引脚
（3）（28）为系统复位引脚。
（4）（29）为信号地、电源地共用引脚。
（30）为外部电源输入引脚，推荐输入范围7~12V，电池供电的情况下使用。 板上通过LDO稳压为5V，给系统供电。在插入USB接口的情况下，（30）pin Vin可以不连。下图可以看出，USB接口的5V通过一个二极管给系统供电。

（27）引脚为双向电源引脚，外部有5V电源时，此脚可做输入，省掉了电池。如果有电池，而外部没有5V电源时，此引脚可以给外部提供5V电源。
（17）3V3电源输出，此电源由CH340 USB芯片转换而来，给外部3.3V系统供电。
（18）AREF，模拟参考电压输入，一般不用连，此脚空置的情况下，328P微控制默认使用IC内部的1.1V做AD（模拟转数字）电路的参考电压。

复用接口引脚

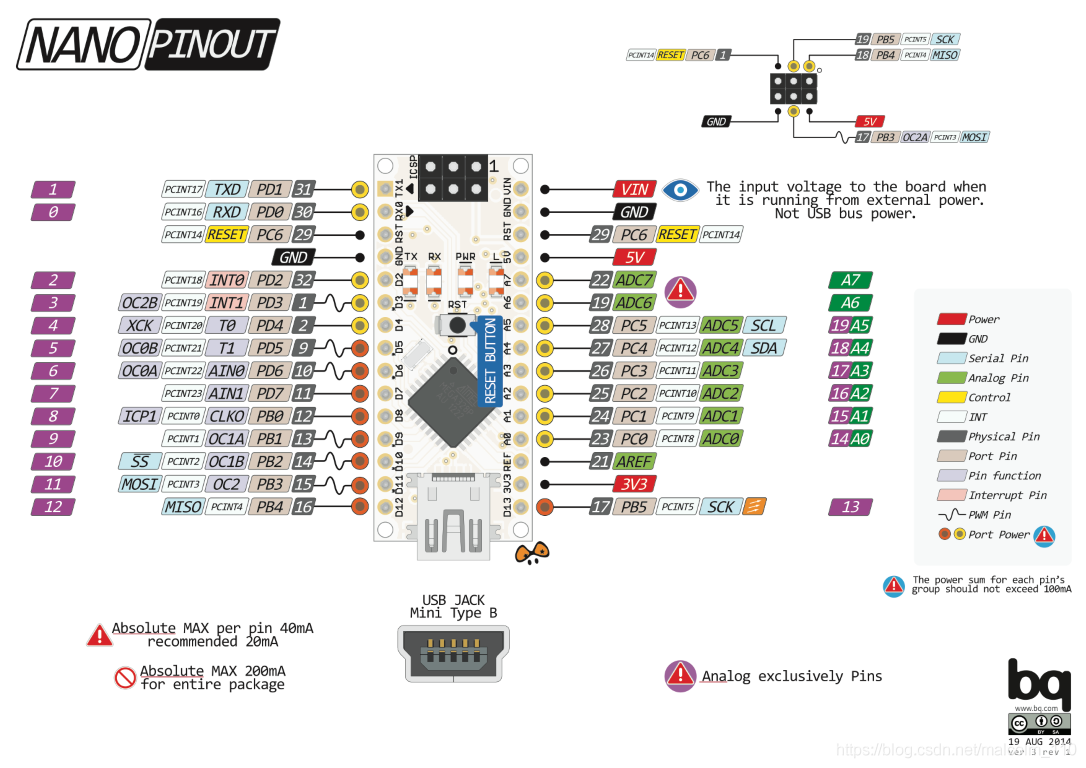

下面详细介绍一下（5）到（16）、（19）到（26）这几个引脚。分别对应D[2:13]、A[0:7]，D代表digital，数字接口；A代表analog，模拟接口。先上个图，可能会看着头晕，后面咱慢慢道来。

紫色名称的代表数字功能，绿色名称的代表模拟功能，深灰色部分代表对应的微控制328P的芯片引脚，注意事项如下：
A6、A7只能做模拟功能。

A4、A5除模拟功能外，可以做IO用，也可以做I2C总线用

D10到D13，可以做SPI总线用

D3、D5、D6、D9、D10、D11 可以做PWM输出用。

注意：每个引脚只能用作一个用途，比如用了SPI总线后，D10、D11就不可以再做PWM用。
基本上常用到的功能就这么多了，如果需要了解更多，请参阅328P官方的手册。
http://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-7810-Automotive-Microcontrollers-ATmega328P_Datasheet.pdf
————————————————
