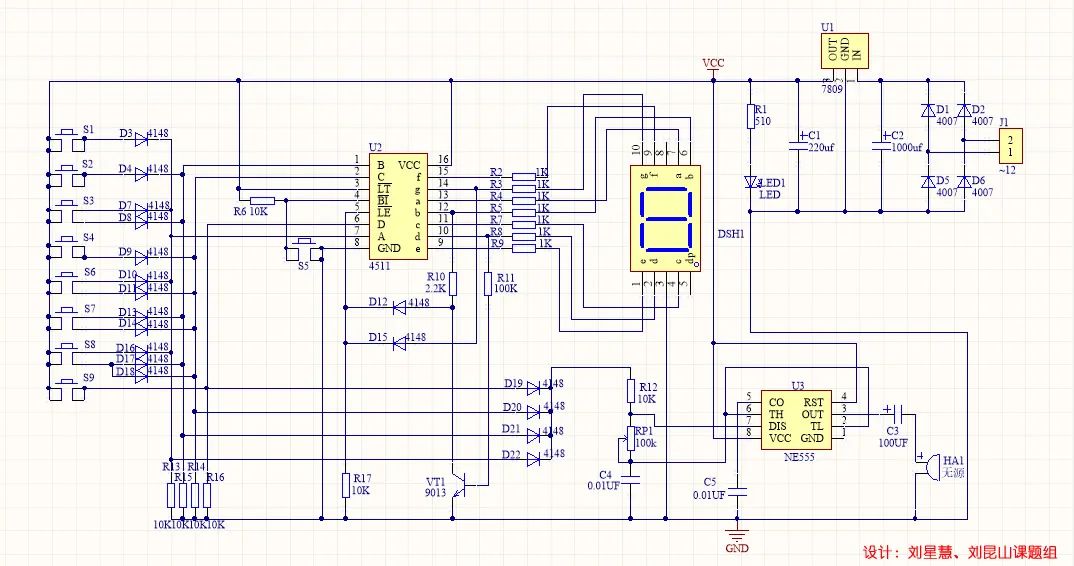

2002年赛题：八路智力竞赛抢答器电路设计与制作焊接专用原理图

1. 接通9v电源，首先按下复位按键，BI为0电路消隐，数码管显示0，,电路处于待抢答状态。
2. 按下按键S1，进行抢答，D1正向导通，并给A0高电平信号根据4511内部电路，4511输出引脚b，c为高电平从而使得数码管显示1，并且b引脚给R16高电平使D14二极管导通，LE为高电平，使得锁存1。同时D16二极管连着D1线，当按下按键S1,D16会导通，D16、17、18、19组成的或门电路，其中一个导通，使R7得到高电平，并且使555电路得电工作，3脚输出800Hz左右矩形波，驱动扬声器发声。
3. 按下复位按键，BI为0电路消阴，数码管显示0,电路处于待抢答状态
4. 按下按键S2，进行抢答，D2正向导通，并给A1高电平信号，根据4511内部电路，4511输出引脚a，b，d，e，g为高电平从而使得数码管显示2，并且b引脚给R16高电平使D14二极管导通,d引脚给R17高电平使三极管（npn）导通集电极为0（低电平），g引脚给D15导通使LE为高电平，使4511锁存。同时D17二极管连着D2线，当按下按键S2,D17会导通，D16、17、18、19组成的或门电路，其中一个导通，使R7得到高电平，并且使555电路得电工作，3脚输出800Hz左右矩形波，驱动扬声器发声。
5. 按下复位按键，BI为0电路消阴，数码管显示0,电路处于待抢答状态
6. 按下按键S3，进行抢答，D3、D4正向导通，并给A0、A1高电平信号，根据4511内部电路，4511输出引脚a，b，c，d，g为高电平从而使得数码管显示3，并且b引脚给R16高电平使D14二极管导通,d引脚给R17高电平使三极管（npn）导通集电极为0（低电平），g引脚给D15导通使LE为高电平，使4511锁存。同时D16、D17二极管连着D3、D4线，当按下按键S3,D16,D17会导通，D16、17、18、19组成的或门电路，其中一个导通，使R7得到高电平，并且使555电路得电工作，3脚输出800Hz左右矩形波，驱动扬声器发声。
7. 按下复位可进行下一次操作。
8. 依次类推可推出按下S4~S8按键的原理。
